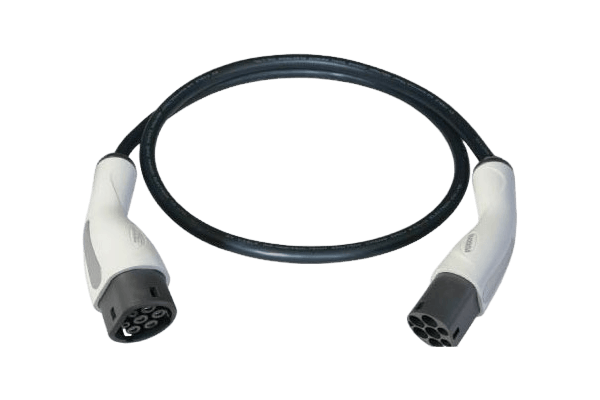

MODE DE CHARGE 3 MÉTHODE DE CONNEXION B2 TYPE 2 16A/32A, 250V/415V
Connexion électrique entre le chargeur et le véhicule
Caractéristiques
Conforme aux réglementations et exigences CEI 62196-2
L'assemblage du produit est conforme à la norme CEI 61851-1 mode de charge 3
Apparence élégante, design ergonomique, facile à utiliser
Degrés de protection : IP55 (état de fonctionnement)
Performance mécanique-
Durée de vie mécanique : branchement/retrait à vide > 10 000 fois
Résistance aux chocs : résiste à une chute de 1 m et à un écrasement de 2 tonnes
Performance environnementale-
Température de fonctionnement : -30°C~+50°C
Matériaux appliqués-
Matériau du boîtier : thermoplastique, ignifuge de qualité UL94 V-0
Manchon de contact : Alliage de cuivre, plaqué argent
Matériaux fiables, ignifuges, résistants à la pression, résistants à l'usure, résistants aux chocs, résistants à l'huile
Performance électrique-
Courant nominal : 16A/32A
Tension de fonctionnement : 250 V/415 V.
Résistance d'isolation : > 100 MΩ (DC 1000 V/1 minute)
Élévation de la température aux bornes : <50K
Tension de tenue : 2 500 V CA/1 minute
Résistance de contact : 0,5 mΩ maximum
Sélection du modèle et câble standard
| Modèle | Courant nominal | Spécification du câble |
|---|---|---|
| 2080-2090-16-XC | 16A/monophasé | 3 × 2,5 mm² + 2 × 0,5 mm² (TPE)/3 × 2,5 mm² + 1 × 0,75 mm² (TPU) |
| 16A/Triphasé | 5 × 2,5 mm² + 2 × 0,5 mm² (TPE)/5 × 2,5 mm² + 1 × 0,75 mm² (TPU) | |
| 2080-2090-32-XC | 32A/monophasé | 3 × 6 mm² + 2 × 0,5 mm² (TPE)/3 × 6 mm² + 1 × 0,75 mm² (TPU) |
| 32A/Trois phases | 5 × 6 mm² + 2 × 0,5 mm² (TPE)/5 × 6 mm² + 1 × 0,75 mm² (TPU) |

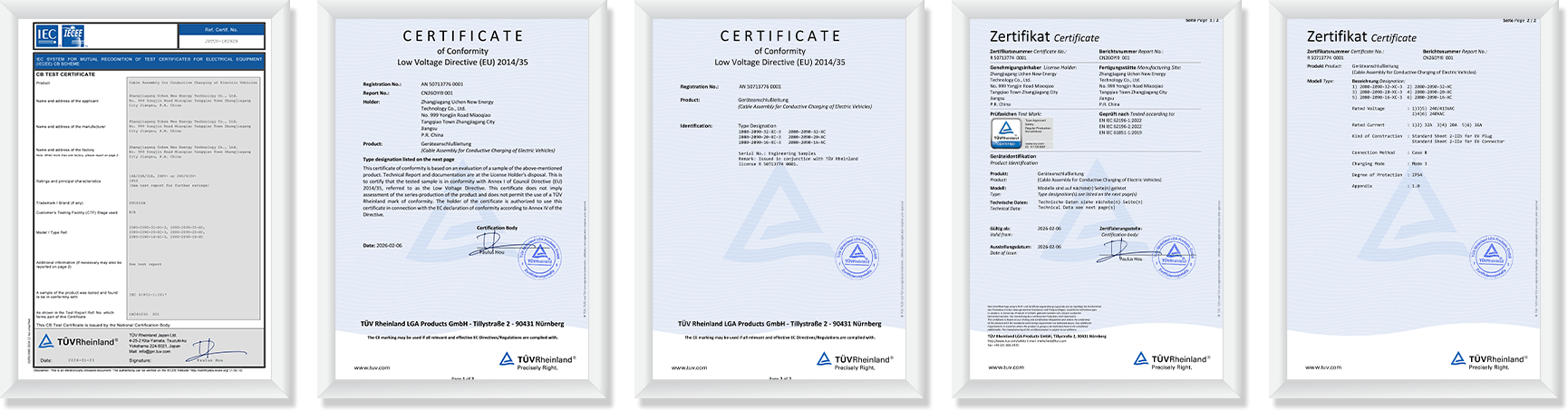

Certificat d'enregistrement
Projet connexe

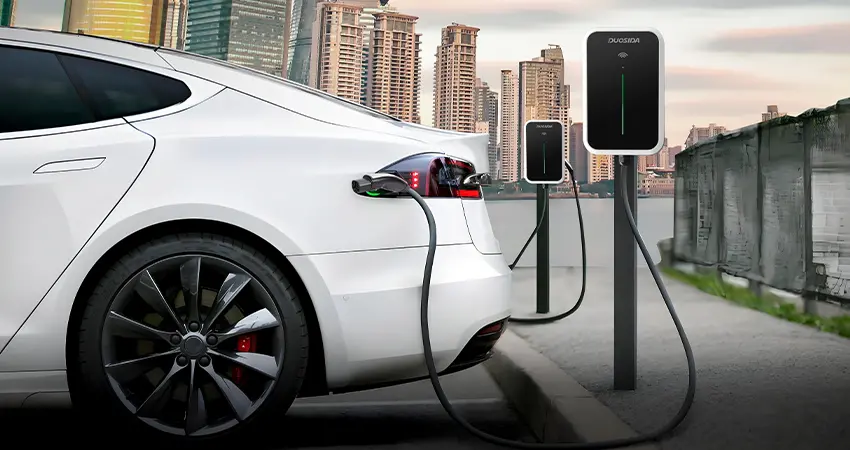

GB/T Prise de charge CC
Application de recharge pour véhicules électriques

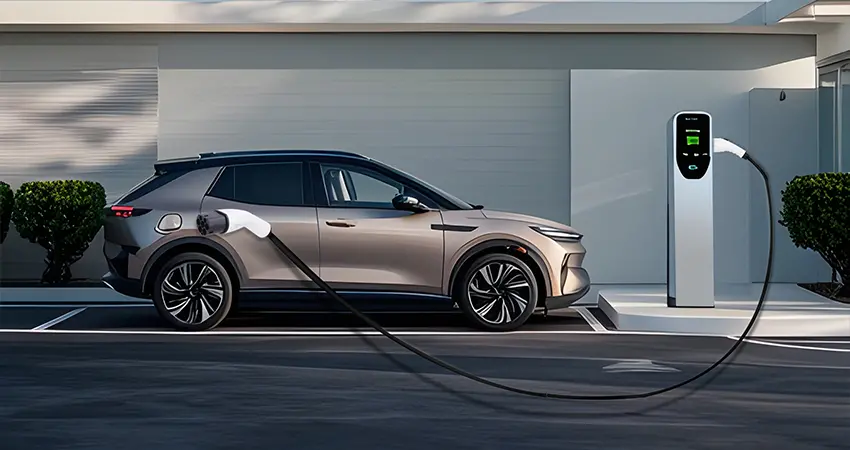

Application de charge EV
Application de recharge pour véhicules électriques
Produit associé
-

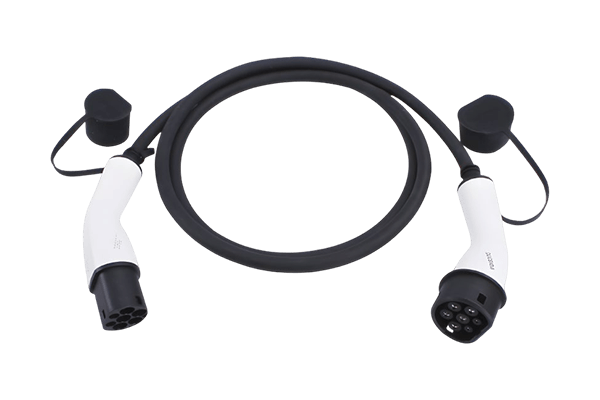

MODE DE CHARGE 3 MÉTHODE DE CONNEXION B2 TYPE 2 16A/32A, 250V/415V AC
Connexion électrique entre le chargeur et le véhicule
Performances électriques16A/32A250 V/415 V CA -

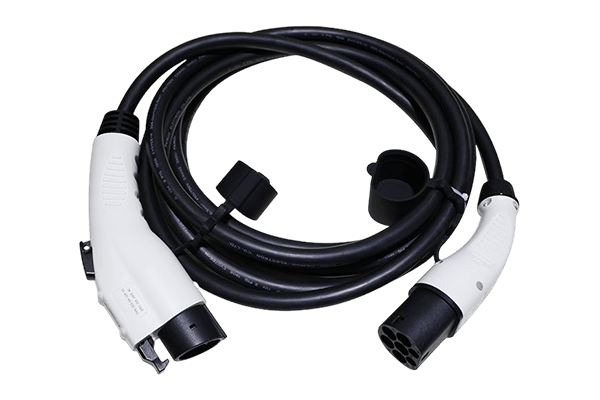

MODE DE CHARGE 3 MÉTHODE DE CONNEXION B2 TYPE 1 16A/32A, 250V
Connexion électrique entre le chargeur et le véhicule
Performances électriques16A/32A250V/415V -

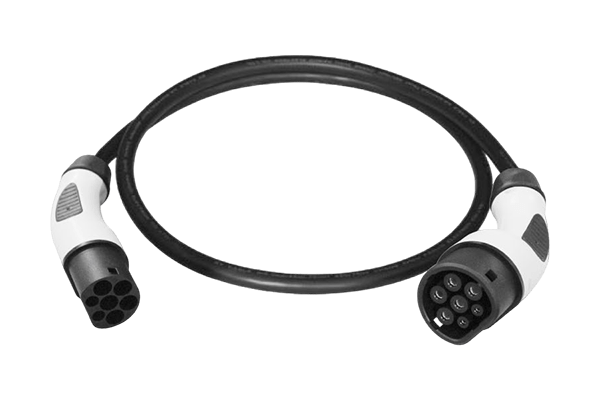

MODE DE CHARGE 3 MÉTHODE DE CONNEXION B2 TYPE 1 16A/32A, 250V/415V
